Co je to válečkové ložisko

Valivá ložiska se používají k nahrazení kluzného pohybu valivým pohybem s nízkým třením v rotačních aplikacích. Hlavní typy válečkových ložisek jsou válečková, soudečková a kuželíková. Obecně platí, že válečková ložiska nabízejí vyšší únosnost než kuličková ložiska stejné velikosti. Pokud chcete znát specifikace a ceny válečkových ložisek, kontaktujte nás!

Výhoda válečkového ložiska

Přesnost:Válečková ložiska nabízejí vysokou přesnost a umožňují přesný lineární pohyb.

Nosnost
Díky své vynikající konstrukci mohou válečková ložiska pojmout zátěž z více směrů, což výrazně zvyšuje jejich nosnost.

Tuhost
Kruhová čtyřřadá konstrukce valivých ložisek poskytuje zvýšenou tuhost, díky čemuž jsou vhodné pro náročné aplikace.

Samomazné
Některá válečková ložiska mají samomazná pouzdra, která snižují potřebu údržby a prodlužují životnost ložisek.

Všestrannost
Roller Bearing poskytuje široký výběr lineárních ložisek vhodných pro různé aplikace, od malých elektronických zařízení až po velké průmyslové stroje.

Redukce hluku
Valivá ložiska mohou také přispět k tiššímu provozu strojů. Protože generují menší tření a vibrace, obvykle generují menší provozní hluk než jiné druhy ložisek.

Účinnost
Jejich konstrukce umožňuje válečkovým ložiskům pracovat při vysokých rychlostech s minimální ztrátou energie. To z nich dělá životaschopnou volbu pro řadu systémů řízení pohybu.

Typ válečkového ložiska

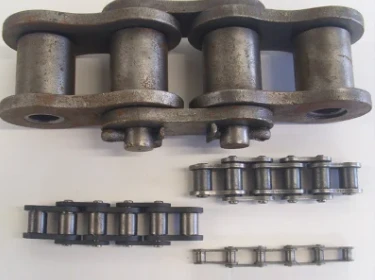

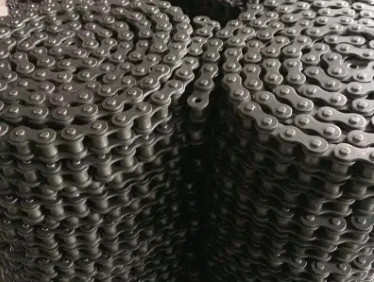

B Series Simplex/Duplex/Triplex Roller Chain& Bushing Chains

Soudečková ložiska

Kulové ložisko se skládá z vnitřního kroužku se dvěma oběžnými drahami skloněnými pod úhlem osy ložiska, vnějšího kroužku se společnou kulovou oběžnou dráhou, kulových valivých těles, klecí a u některých provedení z vnitřních středových kroužků.

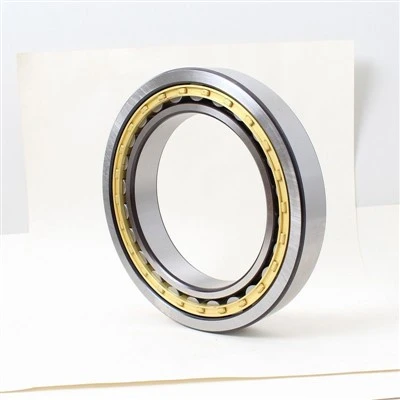

Válečková ložiska

Tato ložiska mají válečky válcového tvaru v lineárním kontaktu s oběžnými dráhami, ale nejsou skutečnými válečky. Místo toho mají kulaté nebo plovoucí konce, které zmírňují stres. Najdete je v jednořadých nebo dvouřadých konfiguracích. Přesto, bez ohledu na vaši volbu, jejich geometrie jim dává větší radiální únosnost ve vysokorychlostních aplikacích. Přesto mají střední nosnost v tahu.

Kuželíková válečková ložiska

Kuželové válečky jsou navrženy podle principu, že kužely se mohou převalovat přes sebe, aniž by sklouzávaly. Obsahují vnitřní a vnější prstenec a řady neoddělitelných kuželových sestav. Kuželová kuželíková ložiska běží na kuželových oběžných drahách odpovídajících kuželové konstrukci ložisek. Díky velkému kontaktu s povrchem mohou kuželové válce odolat velkému radiálnímu, axiálnímu a axiálnímu zatížení, obvykle v aplikacích se střední rychlostí.
Velmi se podobají válečkovým ložiskům, ale pokud se rozhodnete, které si pořídit, zde je hlavní rozdíl: válečková ložiska zvládají pouze omezené axiální zatížení. Jejich zúžené protějšky zároveň dokážou zvládnout značné tahové zatížení. Kuželíková ložiska jsou obvykle k dispozici v palcových a metrických velikostech.

Jehlová válečková ložiska

Tyto válečky mají tenká a dlouhá ložiska umístěná vodorovně v pouzdru ložiska. Mohou mít zkosené konce pro udržení polohy válečku nebo polokulové konce pro volný pohyb ložisek. Jehlová ložiska jsou variantou válečkových ložisek. Jejich miskovité provedení jim umožňuje odolat vysokým radiálním zatížením v aplikacích vyžadujících vysokou rychlost rotace.
Primární výhodou jehlových válců je jejich schopnost používat protilehlý povrch jako vnitřní nebo vnější oběžné dráhy, nebo obojí. Konstrukce také poskytuje velké ropné nádrže při zachování minimalistického designu průřezu. Najdete jehlové válečky s vnitřním kroužkem nebo bez něj.

Axiální válečkové ložisko

Axiální ložiska jsou specifická rotační ložiska používaná pro manipulaci s vysokým zatížením v nepřátelském prostředí. Mohou obsahovat různé valivé prvky, včetně jehel, kuželových, kulových nebo válcových válečků, které rozdělují ložiskové kroužky. Přítlačné válečky zvládají axiální a přítlačná zatížení rovnoběžně s osou hřídele. Jejich rychlostní třída se liší podle použitého valivého prvku. Například axiální kuličková ložiska jsou vynikající pro vysokorychlostní aplikace, ale axiální válečková ložiska jsou omezena na střední rychlosti.

Rozdíl mezi kuličkovými a válečkovými ložisky

Valivá ložiska

Vyšší nosnost:Kvůli kontaktu vedení mohou válečková ložiska unést větší radiální zatížení.
Různé designy:Různé konstrukce, jako je válcový, kuželový, kulový a jehlový, vyhovují různým aplikacím.
Trvanlivost:Robustní při manipulaci s těžšími břemeny bez deformace.
Menší citlivost:Odolnější vůči rázovému zatížení a nesouososti ve srovnání s kuličkovými ložisky.

Nevýhody
Tření:Obvykle má mírně vyšší koeficient tření ve srovnání s kuličkovými ložisky.
Velikost:Obecně objemnější, vyžadující více místa ve strojním zařízení.
Údržba:Může vyžadovat častější údržbu, zejména ve vysokorychlostních aplikacích kvůli zvýšenému tření.

Kuličková ložiska

Nízký koeficient tření:Kuličková ložiska vykazují nižší rozběhové a provozní tření, ideální pro vysokorychlostní aplikace.
Kompaktní design:Vyžadují méně místa a lze je použít v menších mechanismech.
Všestrannost:Vhodné pro radiální i axiální (tahové) zatížení.
Nízká údržba:Mají delší životnost v aplikacích s menším axiálním zatížením a vyžadují méně častou údržbu.

Nevýhody
Nosnost:Omezená kapacita pro zvládnutí velkých radiálních zatížení ve srovnání s válečkovými ložisky.
Trvanlivost:Při nadměrném zatížení se může deformovat, což vede ke snížení životnosti ložisek.
Citlivost:Zranitelnější vůči nesouososti a rázovému zatížení.

Součást válečkového ložiska

Vnitřní prstenec a Raceway
Vnitřní oběžná dráha je menší kroužek přes hřídel. Je umístěn uvnitř vnější oběžné dráhy.
U válečkových ložisek je oběžná dráha plochá nebo zúžená s přírubou, která drží válečky na místě.
U kuličkových ložisek je do jejich vnějšího obvodu vyříznuta drážka.

Valivé prvky
Ložiska se mohou volně otáčet díky kuličkám nebo válečkům upevněným mezi vnitřním a vnějším kroužkem. Pokud by tam nebyly, tření mezi rasami by ložisko rychle zničilo. Kuličky a válečky v ložiskách jsou vyráběny podle přesných symetrických specifikací, protože asymetrický valivý prvek snižuje výkon ložiska. Valivá tělesa jsou vysoce závislá na kvalitě jejich povrchu, protože ta ovlivňuje, jak hladce se mohou otáčet. Tření vytváří teplo, zkracuje životnost ložiska a zvyšuje hluk ložiska.

Ložisková klec
Ložisková klec drží kuličky nebo válečky na místě mezi vnitřní a vnější oběžnou dráhou. To zajišťuje, že se kuličky/válečky mohou volně otáčet, ale zachovávají si svůj rozestup.

Vnější závodní dráha
Ložiska se skládají z vnější oběžné dráhy a vnitřní oběžné dráhy (kroužku), ve které jsou uloženy kuličky nebo válečky uvnitř.
U válečkových ložisek je vnější oběžná dráha plochá, kulová nebo kuželová s přírubou, která drží válečky na místě.
Na kuličkových ložiskách je podél vnitřního obvodu oběžné dráhy vyříznuta drážka, aby kuličky držely na místě.

Kompletní ložisko
Když jsou všechny součásti sestaveny, tvoří ložisko. Valivá tělesa mohou být odkrytá a ty vyžadují správné mazání, aby správně fungovaly.

Běžné problémy a řešení válečkových ložisek

Běžné problémy spojené s válečkovými ložisky

1. Ložiskové znečištění hlukem

Protože se válečková ložiska používají k podpoře vysokého radiálního a axiálního zatížení, jsou problémy s hlukem a vibracemi u válečkových ložisek velmi časté kvůli nesprávným postupům nebo jiným základním problémům. To může negativně ovlivnit výkon a životnost strojů, v nichž pracuje.

2. Hluk ve válečkových ložiskách

Primárním zdrojem hluku u valivých ložisek je interakce mezi válečkovými valivými prvky (např. válečky, kuličky), klecí a oběžnými dráhami ložisek. Nadměrný hluk může indikovat opotřebení a tření a může problém zhoršit tím, že způsobí větší poškození ložisek a strojního zařízení, které provozuje, pokud nebude rychle řešeno. Výsledný hluk navíc ruší pracovní prostředí.

3. Vibrace ve válečkových ložiskách

Vibrace valivých ložisek vznikají v důsledku dynamických sil vznikajících během provozu, které způsobují pohyb valivých těles uvnitř ložisek. Vibrace mohou být důsledkem nesouososti, nevyváženého zatížení nebo nečistot. Vysoká úroveň vibrací může také nepříznivě ovlivnit okolní strojní zařízení, snížit jeho účinnost a způsobit poškození.

4. Předčasná selhání

Předčasné selhání válečkových ložisek se týká neočekávaných poruch před jejich předpokládanou životností. Problémy vyvstávají z mnoha faktorů pocházejících buď ze samotných valivých ložisek nebo ze strojního zařízení, do kterého byla umístěna.
Primárním zdrojem předčasného selhání valivých ložisek je nadměrné namáhání a opotřebení komponentů ložiska během provozu, zejména komponent, které umožňují rotaci ložisek. To povede k otěru a může dojít k opotřebení povrchu mezi vnitřními kroužky a vnějšími kroužky, valivými prvky, oběžnými drahami a nečistotami, což má za následek časté výměny a zvýšené náklady na údržbu.

5. Problémy s mazáním

Mazání je důležité pro zajištění optimálního výkonu ložisek, prodloužení životnosti a prevenci nákladných prostojů a oprav zařízení. I když se jedná o běžnou údržbu, její aplikace vyžaduje přesnost a vhodnou péči, protože nesprávná aplikace může stroj vážně poškodit.
Například nedostatečné mazání způsobí zvýšení tření mezi součástmi, což může také vést k nedostatečné ochraně a zvýšenému opotřebení, zejména v oblasti valivých těles. Se zvýšeným opotřebením a větším třením budou oběžné dráhy generovat více tepla, což povede k hromadění tepla a snížení účinnosti celkového výkonu zařízení.

Tipy pro odstraňování problémů

Řízení mazání pro snížení hluku

Několik kroků ke snížení hluku u valivých ložisek zahrnuje řízení mazání. Zajištění správného mazání vedle použití správného typu maziva je účinné při snižování hluku. Kromě toho jsou k dispozici řešení pro tlumení hluku pro většinu typů válečkových ložisek, včetně jehlových ložisek, soudečkových ložisek a válečkových ložisek.
Výběr vhodného maziva lze provést na základě faktorů, jako je vaše nosnost, rychlost, teplota a podmínky prostředí, které můžete nakonfigurovat podle pokynů výrobce. Pomáhá vytvořit plán, který zajistí, že váš stroj bude mazán ve vhodných intervalech.

Použití nástrojů pro vyrovnání hřídele

Vibrace mohou znamenat, že ve vašich strojích jsou uvolněné pohyblivé části, které mohou vést k předčasným poruchám. Ujistěte se, že jsou řádně utaženy podle specifikací výrobce. Kromě toho použití nástrojů pro vyrovnání hřídele tomuto problému dále zabrání tím, že zajistí, aby byly všechny vaše díly změřeny a vyrovnány.

Aplikace válečkových ložisek

Obecně se má za to, že válečková ložiska se používají hlavně v průmyslových aplikacích, ale není tomu tak vždy. Valivá ložiska lze použít pro různé účely a mají mnoho výhod oproti běžným kuličkovým ložiskům. V této části prozkoumáme různá použití a aplikace valivých ložisek.
Mezi hlavní výhody použití válečkových ložisek patří větší nosnost, hladší provoz, menší nároky na údržbu, delší životnost a lepší celkový výkon. Díky těmto výhodám jsou ideální pro širokou škálu průmyslových odvětví včetně zemědělství, automobilového a leteckého inženýrství.

Zde jsou některé běžné aplikace válečkových ložisek:

Automobilové komponenty, jako jsou vačkové hřídele, klikové hřídele a systémy odpružení.
Zemědělská technika, jako jsou kombajny a traktory.
Letecké součásti, jako jsou lopatky ventilátoru a sestavy podvozků.
Stavební stroje, jako jsou bagry a buldozery.

Valivá ložiska se také relativně snadno instalují ve srovnání s jinými typy ložisek díky jejich samonaklápěcí povaze, která výrazně zkracuje dobu montáže. Kromě toho vyžadují minimální mazání, což je činí nákladově efektivními, pokud jde o dlouhodobé náklady na údržbu. To přispívá k tomu, proč lze instalace válečkových ložisek často nalézt v oblastech, kde by vibrace nebo extrémní teploty jinak způsobily vážné poškození nebo selhání, pokud by byla místo nich použita standardní kuličková ložiska.

Často kladené otázky

Otázka: Lze renovovat válečková ložiska?

A: Ano, ale záleží. Repasovat malá ložiska není ekonomické. Větší s průměrem otvoru nad 6- palců však lze renovovat s ekonomickými výhodami.

Otázka: Jak mohu zajistit, že si pro svou aplikaci zvolím správné válečkové ložisko?

Odpověď: Výrobci doporučují konzultaci s aplikačním inženýrem ložisek, aby se maximalizoval výkon a zajistil úspěch projektu při výběru specifikací vašeho návrhu.

Otázka: Co je vačkové ložisko?

Odpověď: Vačkové ložisko je typ válečkového ložiska s vnějším kroužkem, který byl upraven tak, aby zahrnoval vodicí příruby. Používá se v aplikacích s vačkou a kladičkou pro podporu vysokých radiálních zatížení.

Otázka: Co je valivé ložisko v kleci?

Odpověď: Jedná se o válečkové ložisko s klecí mezi válečky, které snižuje tření, drží válečky a udržuje je konzistentně rozmístěné. Je navržen tak, aby vydržel mírné radiální a axiální zatížení.

Otázka: Jaká je očekávaná životnost válečkového ložiska?

Odpověď: Pokud jde o očekávanou životnost válečkových ložisek, existuje řada faktorů, které mohou ovlivnit životnost. Valivá ložiska jsou obvykle vyrobena z oceli nebo jiných materiálů s nízkým třením a vysokou nosností, což jim umožňuje podporovat maximální hmotnost a zároveň poskytovat dobrou kontrolu pohybu. Jako takové se již mnoho let používají v mnoha průmyslových odvětvích.

Otázka: Vyžadují válečková ložiska nějakou speciální údržbu?

Odpověď: Údržba válečkových ložisek je kritickou součástí jakékoli operace, která je zahrnuje. Vyžaduje to zvláštní pozornost, aby bylo zajištěno, že fungují optimálně a že jejich životnost je maximalizována.

Otázka: Jaká je maximální hmotnost, kterou může válečkové ložisko unést?

A: Maximální nosnost každého konkrétního válečkového ložiska bude záviset na několika faktorech, jako je jeho velikost, konstrukce a použité konstrukční materiály. Obecně však platí, že různé typy válečkových ložisek jsou schopny vydržet různé stupně zatížení. Například:

Kuželíková válečková ložiska – typicky zvládnou radiální zatížení až 1 milion liber na jedno ložisko

1. Válcová ložiska – obvykle zvládnou až 500 tisíc liber kombinovaného axiálního a radiálního zatížení na jedno ložisko

2. Soudečková ložiska – často zvládají až 2 miliony liber kombinovaného axiálního a radiálního zatížení na jedno ložisko

Otázka: Lze valivá ložiska snadno instalovat?

Odpověď: Při zvažování válečkových ložisek je jednou z nejdůležitějších otázek, zda se dají snadno instalovat. Naštěstí ve většině případů jsou. Valivá ložiska se obvykle vyznačují konstrukcí, která umožňuje jejich snadnou instalaci bez potřeby speciálních nástrojů nebo technik. To umožňuje každému se základními znalostmi mechanických systémů dokončit proces instalace rychle a efektivně.

Otázka: Jsou valivá ložiska schopna provozu při extrémních teplotách?

Odpověď: Valivá ložiska jsou nedílnou součástí mnoha mechanických systémů. Jejich schopnost pracovat v extrémních teplotách je činí neocenitelnými v celé řadě oblastí použití. Od zařízení pracujících v podmínkách podobných poušti až po zařízení vystavená mrazivému chladnému klimatu – na válečková ložiska se lze spolehnout, že budou plnit své úkoly s přesností a přesností bez ohledu na prostředí.

Otázka: Proč selhávají válečková ložiska?

Odpověď: K většině poruch ložisek dochází v důsledku nesprávného mazání. K selhání mazání může dojít, pokud je použito nesprávné mazivo, pokud není aplikováno dostatečné množství maziva nebo pokud bylo ložisko vystaveno nadměrným teplotám, které způsobily degradaci maziva.

Otázka: Měla by být válečková ložiska mazána?

Odpověď: Mazání je naprosto nezbytné pro správnou funkci kuličkových a válečkových ložisek. Správné mazivo sníží tření mezi vnitřními kluznými plochami součástí ložisek a sníží nebo zabrání kontaktu kov na kov valivých těles s jejich oběžnými drahami.

Otázka: Opotřebují se válečková ložiska?

Odpověď: V některých aplikacích mohou valivá ložiska utrpět značnou ztrátu materiálu (opotřebení) v důsledku nedostatečného mazání, přítomnosti abrazivních částic, koroze, oscilační rotace a dalších příčin.

Otázka: Jak mažete válečková ložiska?

Odpověď: Viskozita oleje koreluje s tloušťkou filmu, který může vytvořit, což je rozhodující pro oddělení valivých a kluzných částí ložiska. Mazací tuk: Zatímco některé aplikace ložisek používají jako mazivo olej, pro 80 až 90 procent ložisek je mazivo preferovaným mazivem.

Otázka: Jaké jsou tři příčiny hlučných válečkových ložisek?

Odpověď: Mezi různé příčiny hlučného ložiska patří výrobní vady, mazání, znečištění, montážní podmínky a aplikace. Výrobní vady tvoří pouze malou část vad v ložiscích, protože mnoho výrobců má opatření k odstranění těchto vad.

Otázka: Jsou válečková ložiska hlučná?

Odpověď: Valivá ložiska jsou obecně náchylnější ke kontaktům kov na kov a bývají hlučnější než radiální ložiska, kde jsou olejové filmy mnohem silnější a kontakty se nevyskytují tak často.
